Trasportatori a nastro per catene a rulli per servizio pesante

Trasportando i materiali di riciclaggio più pesanti del mondo come rifiuti solidi urbani, rottami metallici, flusso singolo, tessuti, carta per giornali, cartone, plastica, alluminio, materia

Scarica la brochure
Tempi di consegna
10-12 settimane (tempi di consegna standard)

Panoramica della serie di trasportatori a catena a rulli

I trasportatori serie RC fluidi sono progettati con software CAD 3D leader del settore e prodotti con precisione (tolleranze e standard). Questa serie è disponibile in larghezze e lunghezze standard e personalizzate. Le larghezze standard del trasportatore a catena a rulli includono 36 ", 48" 60 ", 72", 84 ", 96", 108 "e 120". Le lunghezze orizzontali inferiori sono disponibili in dimensioni standard di 10 piedi, 15 piedi 20 piedi, 25 piedi e 30 piedi, nonché di qualsiasi lunghezza orizzontale inferiore personalizzata per soddisfare al meglio le specifiche del progetto. Gli angoli di inclinazione variano da 25 gradi a 35 gradi a seconda dell'applicazione, del materiale, dei requisiti della pressa e delle specifiche di costruzione. Le dimensioni standard della catena includono rulli da 3 pollici con passo da 6 o 9 pollici, rullo da 4 e 5 pollici con passo da 9 pollici. Il telaio è realizzato con tubi rettangolari in acciaio da 3/16 ", pareti laterali in acciaio da 1/4", tubi rettangolari in acciaio da 1/4 "per supporti e binario 25 # - 30 # per supporto catena. La serie RC è saldata MIG con saldatori certificati e convalidata con un processo QA continuo per l'integrità strutturale complessiva.

I nastri trasportatori RC fluidi sono sabbiati prima della verniciatura, collegati con hardware di grado 8 (resistono alla corrosione e aumentano la resistenza), assemblati e testati per oltre 10 ore prima della spedizione. Questa serie presenta componenti leader del settore che includono: cinture combinate in gomma , cinture per grembiule , vaschetta per grembiule a doppia bordatura , cinture per panelli a z, cinture in acciaio incernierate, motori, pignoni tagliati a fiamma e temprati , oliatori elettrici, bitte inclinate (2 ″, 3 ″ , 4 "e 5", protezioni laterali, protezioni inferiori, arresti di emergenza, trasmissioni dirette montate sull'albero, alberi laminati a freddo e altro ancora.

Questa serie di trasportatori per impieghi gravosi è progettata e prodotta per le applicazioni più estreme: umido, secco, alte temperature, rifiuti elettronici, OCC, ONP, MSW, flusso singolo, C&D, mining, biocarburanti, rottami, pneumatici, stover, bagasse e Di Più.

* Offriamo trasportatori a catena a rulli personalizzati per soddisfare i requisiti specifici di una vasta gamma di applicazioni specializzate (nastri trasportatori di dosaggio, nastri trasportatori ad alto impatto, nastri inversori, ecc.).

** Questa serie di nastri trasportatori viene spesso utilizzata per alimentare trituratori, granulatori, pulpers, presse per balle, nastri trasportatori e stazioni di smistamento per produttori leader del settore come Vecoplan, SSI, Granu-Tech, Ameri-Shred, Hustler Conveyors, CP Manufacturing, BHS, Harris Equipment , International Baler Corporation , American Baler , Excel, Marathon, Balemaster, G-Baler, Sierra, IPS e altro.

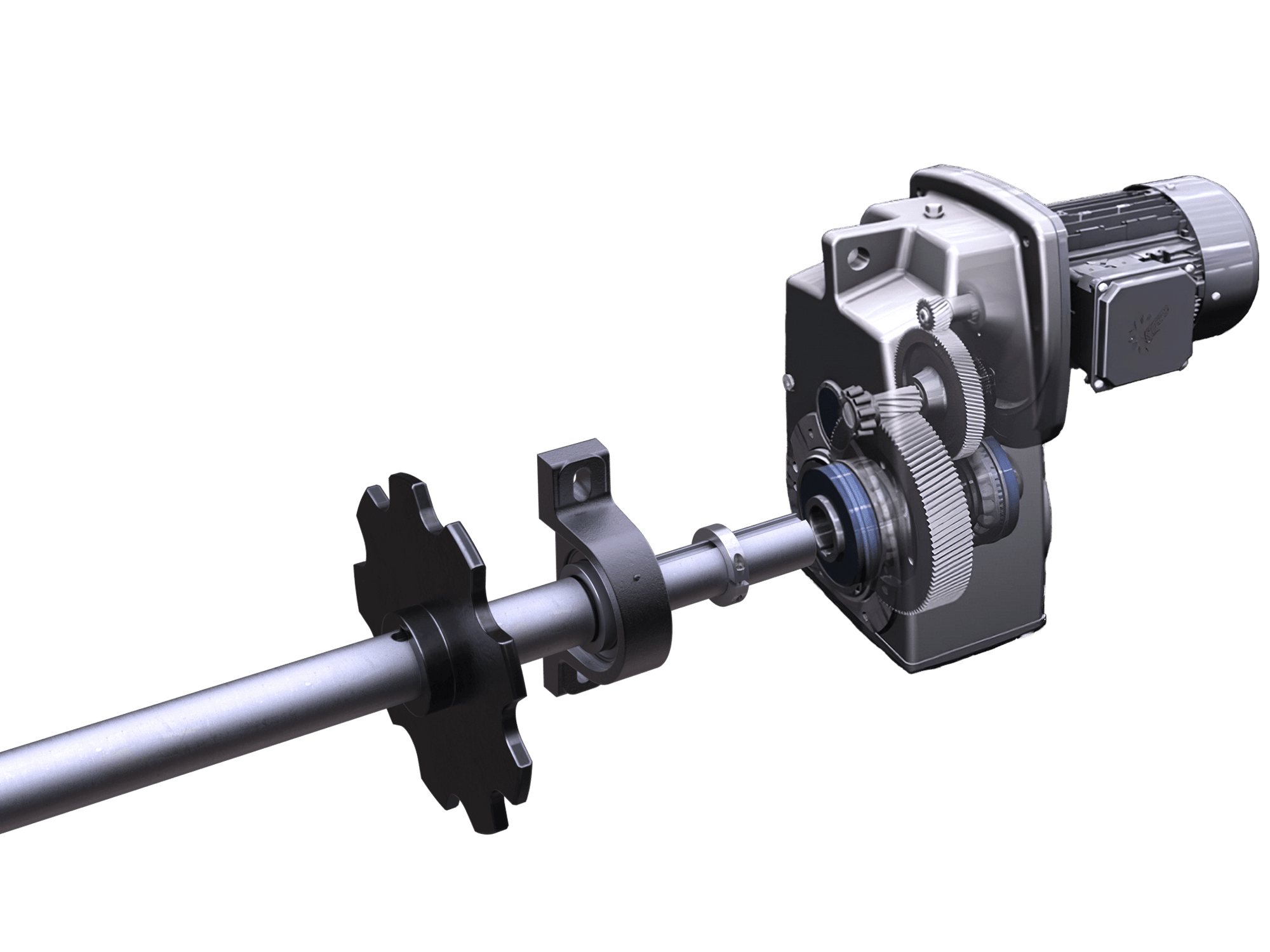

MOTORI, CAMBIO, ASTE, CUSCINETTI E PIGNONI PER UNA POTENTE POTENZA

MOTORI E CAMBIALI MONTATI SU ALBERO DIRETTO:

FluentConveyors specifica solo componenti premium per completare la nostra attrezzatura e fornire una soluzione di alta qualità. Specifiche fluide Unità Nord Gear Drive per la loro reputazione di qualità e prodotti esemplari. Su richiesta, FluentConveyors può utilizzare qualsiasi produttore specifico di motori / cambi.

ALBERI LAMINATI A FREDDO:

Gli alberi fluidi sono realizzati in tondino d'acciaio laminato a freddo e adattati alle tolleranze più strette del settore. Ogni albero è personalizzato per adattarsi al tuo trasportatore specifico.

CUSCINETTI DOVUTI PESANTI:

FluentConveyors utilizza cuscinetti che vantano un alloggiamento in ghisa, ampie piste interne che offrono una maggiore capacità di carico rispetto al servizio standard, tenute di tipo B per un funzionamento regolare e protezione contro gli elementi, e i cuscinetti sono dimensionati per superare notevolmente le ore di vita L10 per il carico della macchina.

PIGNONI TRATTATI CON FIAMMA:

FluentConveyors utilizza applicazioni abrasive con elevato carico d'urto. La resistenza intrinseca e i denti induriti alla fiamma di questi pignoni forniscono il massimo servizio negli ambienti più difficili. La versatilità dei pignoni tagliati a fiamma consente di realizzare progetti specializzati per una varietà di esigenze del cliente.

Non è più sufficiente fornire solo nastri trasportatori industriali

Cosa dicono i clienti

"Nel 2018 la nostra azienda si trovava in una posizione davvero strana. Negli ultimi 5 anni abbiamo acquistato 2 nastri trasportatori di grandi dimensioni e costosi da 2 produttori diversi (sì, la nostra applicazione è robusta, pesante e ha un sacco di filo per balle ). Entrambi i sistemi hanno causato non-stop problemi di manutenzione che stavano diventando molto costosi per la nostra azienda. Siamo stati indirizzati a FluentConveyors da un distributore / rivenditore locale nella nostra zona e sin dall'inizio sapevo di aver trovato il produttore giusto. Il loro team di pre-vendita ha visitato la nostra struttura, ci è voluto del tempo per ascoltare i nostri problemi principali e ha permesso al nostro team di entrare a far parte dell'intero processo di progettazione. Ho scoperto che il loro team ci stava rallentando per riconvalidare le dimensioni chiave ecc. per garantire che questo nuovo sistema non solo soddisfacesse le nostre aspettative, ma aiutasse a posizionare il nostro layout di capitale per lavorare effettivamente per noi per più di un paio di anni. Sono passati quasi 2 anni e posso dire che il team FluentConveyors ha realizzato esattamente ciò che ci aspettavamo. Nessun problema, funzionante al 100% e che attualmente stiamo esplorando g l'aggiunta di un nuovo sistema in una delle nostre altre strutture nel 2020. Grazie per essere professionali ed esperti nel vostro mestiere.

-John & Chris, Virginia

Nastri trasportatori a catena per carichi pesanti

FluentConveyors offre cinghie per catene a rulli passo 6 pollici, passo 9 pollici e passo 12 pollici per il nostro modello di catena a rulli per servizio pesante. Le offerte di nastri di base comprendono nastri combinati in gomma da 220 e 330 strati con supporto a canale C, pentole in acciaio incernierate da 1/4 "di spessore con canale a C opzionale, pentole per grembiule a doppio cordolo e trasportatori a nastro in acciaio z pan.

Tutte le cinture offrono una vasta gamma di bitte, boccole carbonizzate e temprate, spessore della catena, spessore del piatto, spaziatura delle bitte, rulli in acciaio sinterizzato temprato, alette laterali ad incastro da 3 "e 4" e molto altro per soddisfare un'ampia varietà di riciclaggio e trattamento dei rifiuti applicazioni.

** FluentConveyors offre centinaia di combinazioni e opzioni di cinghie personalizzate. Si prega di contattare il nostro team di vendita per richieste specifiche

sales@fluentconveyors.com

The Blue Collar, nastri trasportatori per alimentazione americana

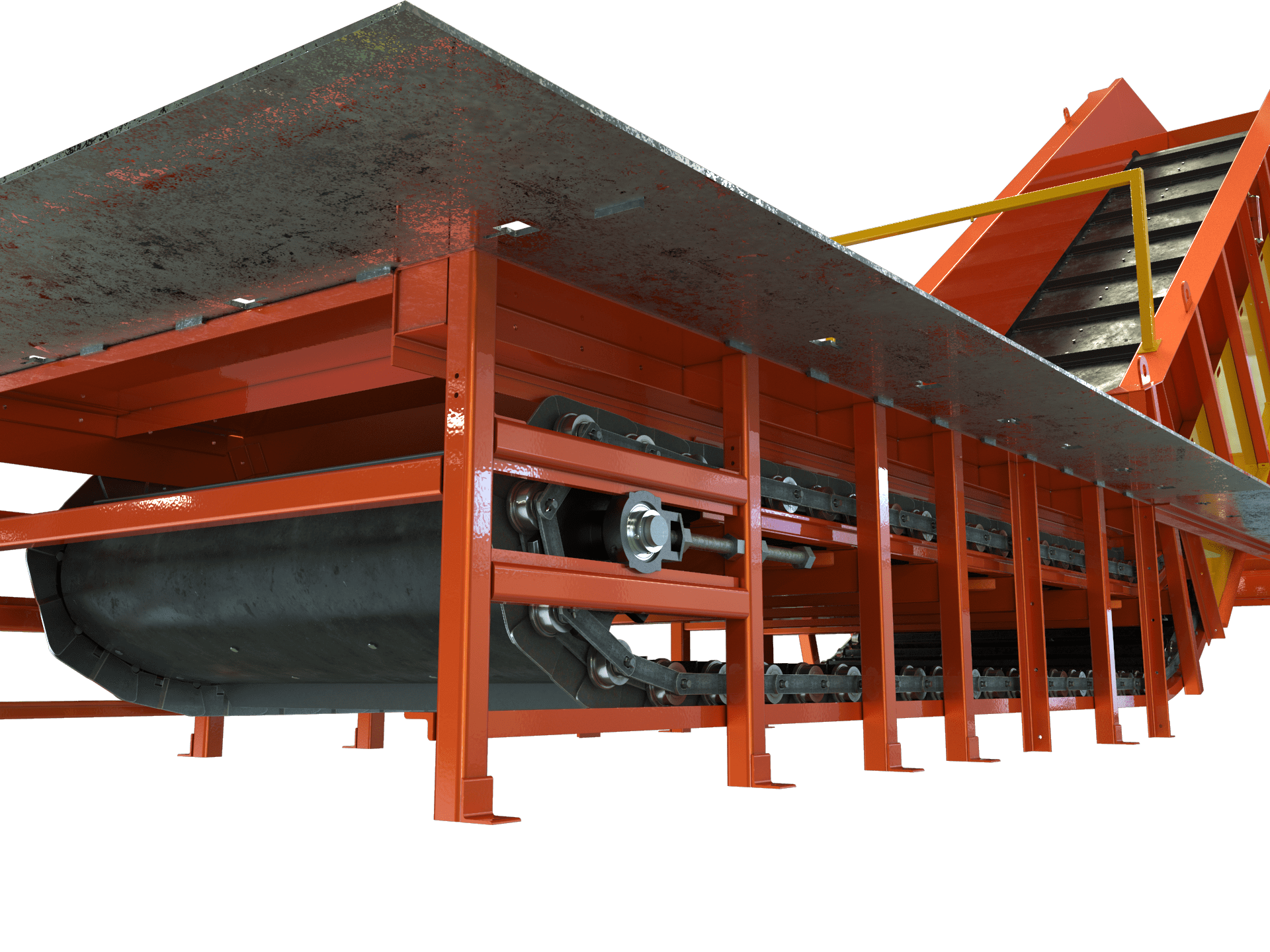

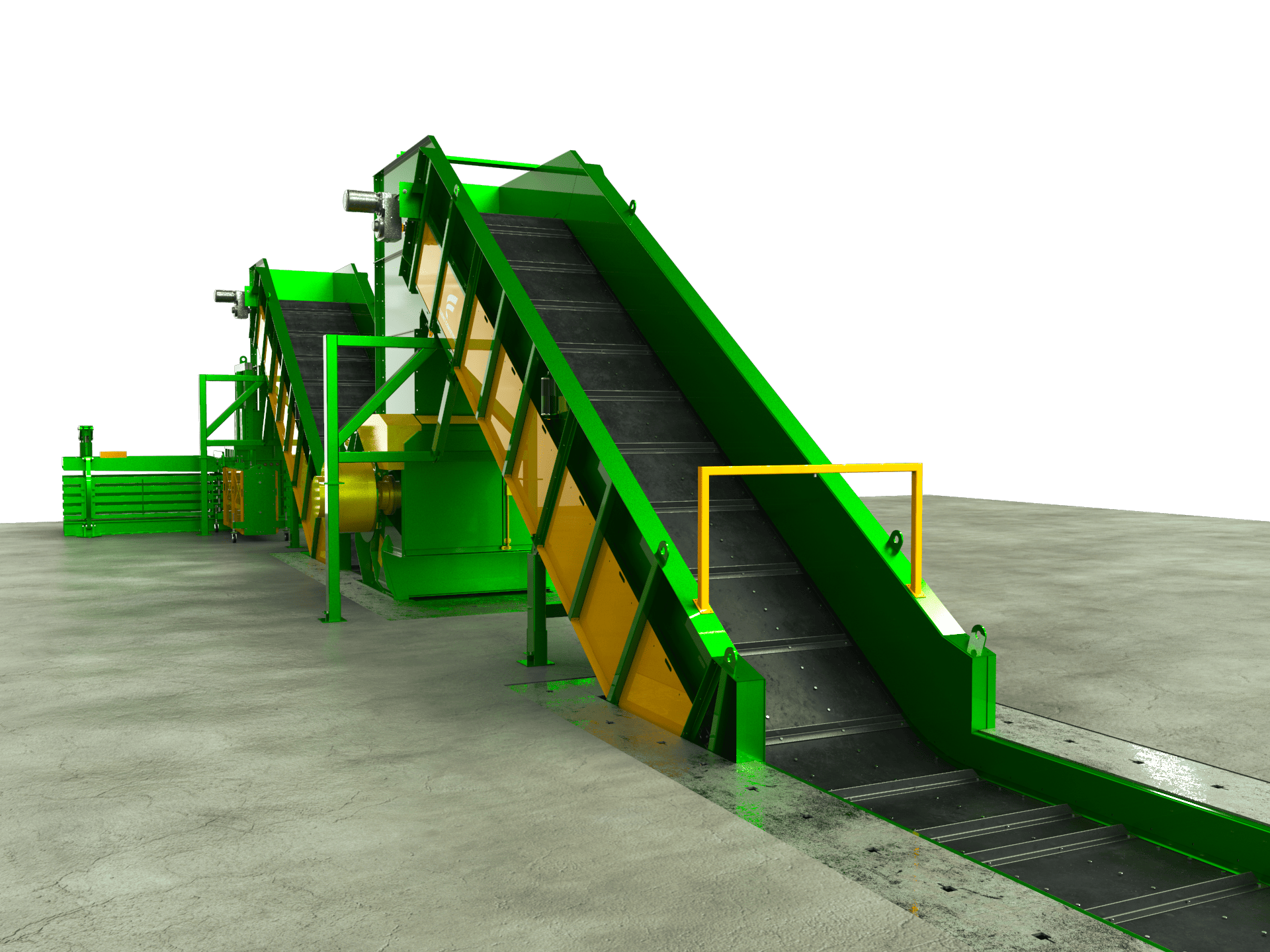

Trasportatore a catena a rulli per fossa discendente e sporca

Il tuo istinto ha ragione ... Stai guardando la serie più robusta di trasportatori che offriamo. Ingegneria di alto livello creata con le tolleranze di produzione più elevate del settore, la nostra serie RC avanzata offre esattamente ciò che il mercato richiede.

La serie Fluent Roller Chain è progettata per giocare nelle grandi leghe. I trasportatori a nastro con catena a rulli di alimentazione a pozzo per trasportatori fluidi si trovano in applicazioni robuste e sono utilizzati al meglio per fosse nuove ed esistenti.

Questo modello offre esattamente ciò di cui il mercato ha bisogno per materiali rigidi e abrasivi ad alto volume, nonché per applicazioni ad alta temperatura e altre applicazioni estreme. Tutti i disegni sono realizzati su ordinazione e personalizzabili. Questo modello richiede piastre di fossa di spessore di 3/8 di pollice o di spessore di 1⁄2 di pollice e il materiale viene generalmente alimentato sul trasportatore con un minipala, un bobcat, un caricatore frontale ecc. Solo i macchinari migliori, trasformando i tuoi sistemi e attività commerciale.

Lunga distanza, coppia elevata

Trasportatore a nastro per catena a rulli di trasferimento

Il trasportatore a catena del rullo di trasferimento garantisce un funzionamento regolare. È fatto per durare con una facile manutenzione, assicurando che il tuo sistema non sia mai in ritardo.

I nastri trasportatori a catena a rulli di trasferimento fuori terra fluidi per trasportatori si trovano in applicazioni robuste e sono utilizzati al meglio per trasferire materiali sfusi su lunghe distanze e altezze diverse. Questo modello offre esattamente ciò di cui il mercato ha bisogno per materiali rigidi e abrasivi ad alto volume, nonché per applicazioni ad alta temperatura e altre applicazioni estreme.

I nostri nastri trasportatori sono estremamente resistenti e costruiti per prestazioni elevate che resistono alla prova del tempo. Tutti i disegni sono realizzati su ordinazione e personalizzabili. Questo modello è disponibile nelle forme inclinate, piatte, L e S per adattarsi a tutti i tipi di applicazioni. Questo modello veniva utilizzato principalmente per trasferire materiale da un trasportatore di "alimentazione" o pezzo di attrezzatura a un altro nastro di trasporto o pezzo di attrezzatura.

Progettato in modo univoco per trasformare i tuoi sistemi in un'operazione semplice e senza interruzioni.

Il re dell'efficienza e della forza

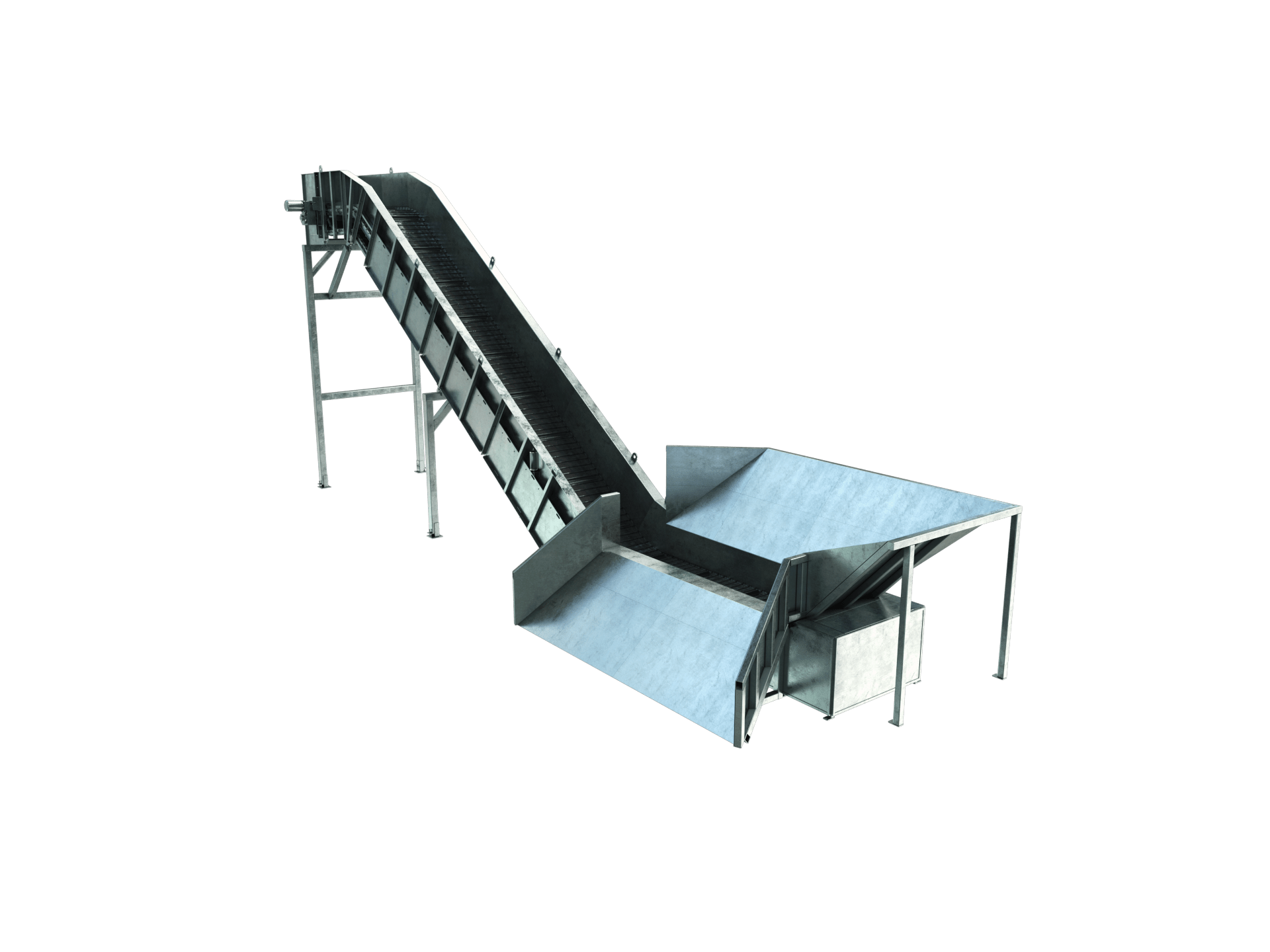

Il trasportatore a catena a rulli fuori terra

Il trasportatore a catena a rulli fuori terra è stato creato per aumentare drasticamente la produttività e mantenere la tua attività a un ritmo ottimale.

Questa serie di nastri trasportatori è la serie più robusta di nastri trasportatori che offriamo. Questo modello offre esattamente ciò di cui il mercato ha bisogno per materiali rigidi e abrasivi ad alto volume, nonché per applicazioni ad alta temperatura e altre applicazioni estreme. Tutti i disegni sono realizzati su ordinazione e personalizzabili. Avrai sempre il macchinario perfetto per le tue esigenze uniche.

Questo modello è disponibile nelle forme inclinate, piatte, L e S per adattarsi a tutti i tipi di applicazioni. Questo modello è protetto con lamiera stirata sull'orizzontale inferiore (area di carico) per consentire ispezioni visive di pulizia e funzionalità. Ingegneria impeccabile per prestazioni impeccabili.

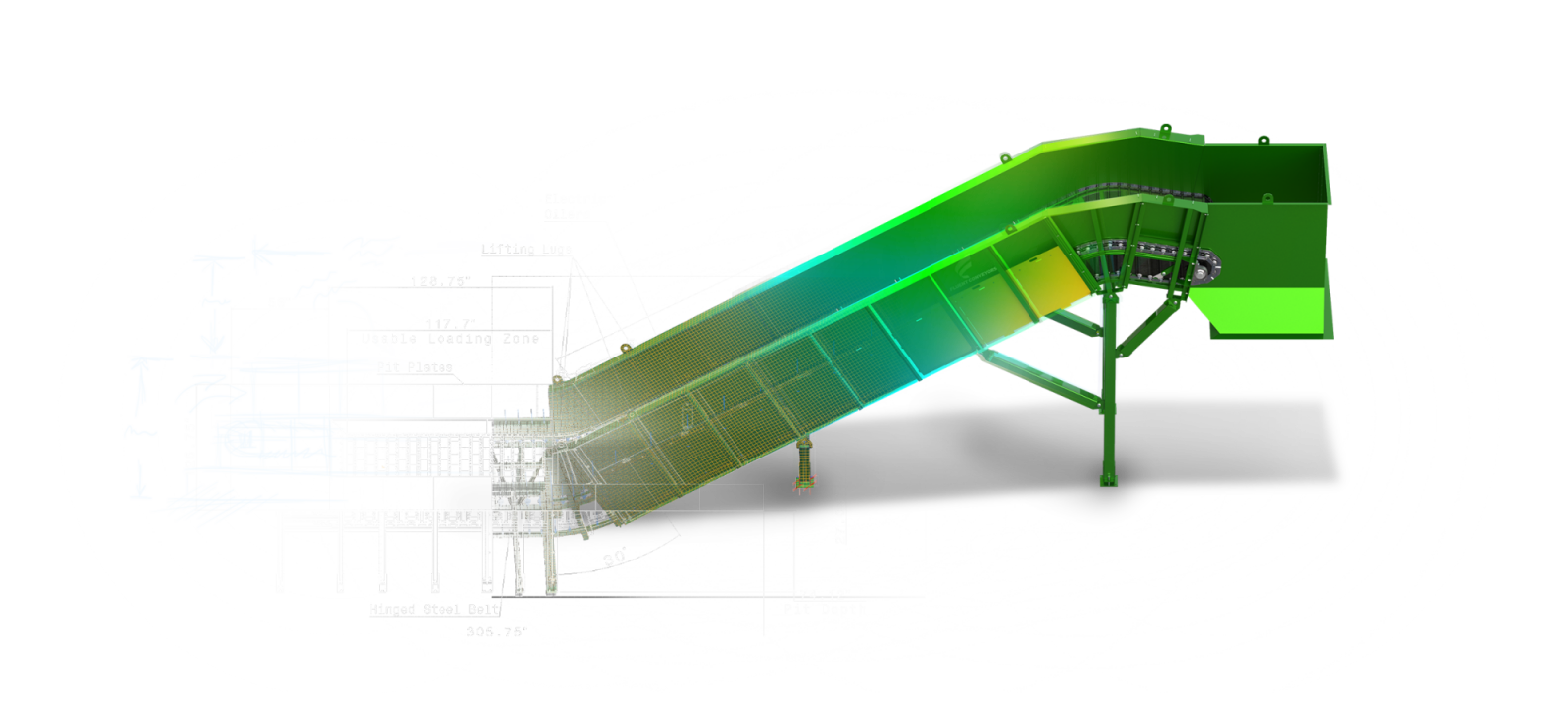

Il nostro processo di perfezione a catena a rulli

Collaborare

In FluentConveyors, cerchiamo partner piuttosto che clienti. Il tuo successo è il nostro successo. Ogni passo lungo la strada, attraverso una collaborazione dinamica, assicuriamo un'esperienza di alto livello dall'ingegneria pre-vendita all'installazione.Il processo inizia con un incontro dettagliato di progettazione del sistema in cui il personale di vendita e ingegneria fluente completa una chiamata preliminare pre-progetto con il nostro cliente per raccogliere tutte le informazioni necessarie e ottenere una comprensione dettagliata delle loro esigenze specifiche. Il team di progettazione progetta una soluzione unica mentre lavora con ciascun cliente per garantire accuratezza e disegni dettagliati di approvazione. Garantire la tua visione prende vita.

Creare

Il nostro processo creativo aperto ti assicura di essere sempre al posto di guida. Uniamo competenza tecnica e pensiero visionario per garantire che le vostre aspettative non siano solo soddisfatte, ma superate. FluentConveyors utilizza CAD 3D all'avanguardia e strumenti di automazione per garantire un processo che metta al primo posto il cliente, fornisca tempi di risposta rapidi, impegno senza errori e una migliore esperienza complessiva del cliente. Risultato finale: prodotto ingegnerizzato per il tipo specifico di applicazione e esigenze specifiche consegnate in poche ore, non giorni o settimane.

Trasmettere

I nostri processi assicurano a centinaia di clienti in tutto il mondo operazioni precise, efficienti e senza intoppi. Ogni trasportatore è testato, validato e approvato per verificare l'operatività strutturale e meccanica. È così semplice.

Metodo di convalida Premier Conveyor

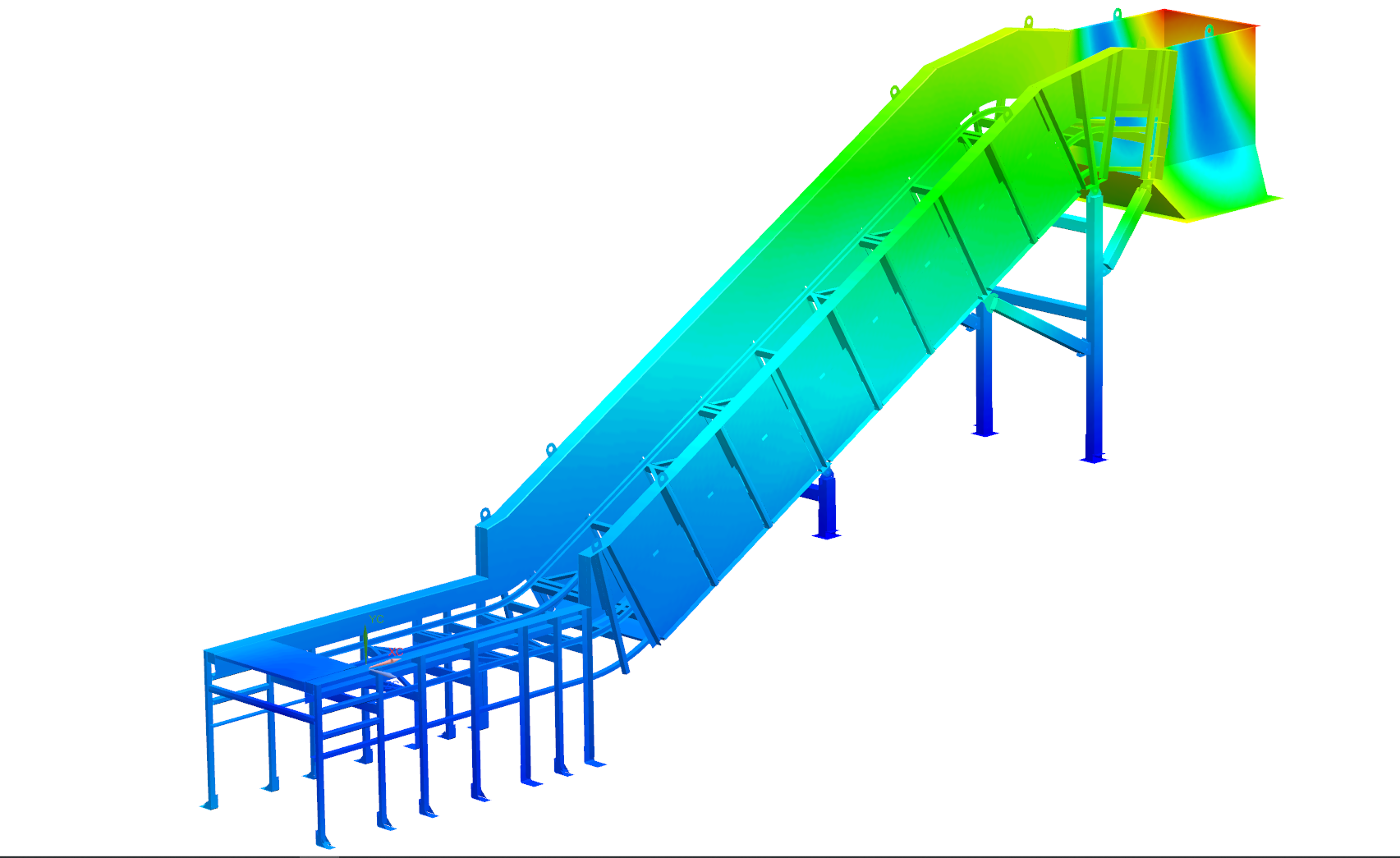

ANALISI DEGLI ELEMENTI FINITI

Siamo qui per trasformare problemi complessi in soluzioni semplici. L'analisi strutturale offre agli ingegneri fluenti l'accesso immediato per risolvere complessi problemi di ingegneria. Questi strumenti offrono al team di progettazione fluente la capacità di prendere decisioni di progettazione migliori e più rapide. Con gli strumenti di analisi agli elementi finiti (FEA), il team di ingegneria Fluent può personalizzare e automatizzare le soluzioni per la tua applicazione unica e parametrizzarle per analizzare più scenari di progettazione. Ottimizzazione dei sistemi per aumentare le prestazioni.

ANALISI DELLA FORZA

Aggiornare a macchinari di altissimo livello significa offrire alla tua azienda i sistemi più potenti possibili. La forza dei componenti è un requisito fondamentale per comprendere le prestazioni di un prodotto, il ciclo di vita e le possibili modalità di guasto. Carichi massimi del trasportatore, stress termico, tensione dei bulloni, condizioni di pressione, trazione della catena della cinghia e accelerazione di rotazione sono solo alcuni dei fattori che determineranno i requisiti di resistenza per materiali e design. Il team di progettazione FluentConveyors sfrutta il software per prevedere la resistenza richiesta per le massime sollecitazioni a pieno carico. Ti diamo solo i macchinari più potenti per assicurarti di non dover mai stressare le sue prestazioni.

ANALISI DI IMPATTO DELLA VITA REALE

Il nostro team di ingegneri FluentConveyors progetta per un impatto reale. Utilizziamo test di analisi dell'impatto all'avanguardia per calcolare le forze tra il materiale trasportato e il trasportatore, nonché la risultante deformazione o danno. Garantire che ogni trasportatore sia progettato da zero per gestire le sollecitazioni della vita reale per materiali e applicazioni specifici. Progettato con grinta per anni di impatto.

DURATA E ENDURANCE

Progettato per resistere alla prova del tempo e posizionarti come il re della longevità. FluentConveyors allinea tutti i processi di ingegneria per garantire che tutti i nastri trasportatori prodotti siano testati per la loro durata. La costruzione di prodotti durevoli è uno dei principali obiettivi dei trasportatori fluidi. Fluent progetta ogni macchina per ridurre i costi di garanzia e aumentare l'affidabilità. Fluent utilizza il nostro software di modellazione per capire come si comporteranno i progetti nel tempo con l'aumentare dei cicli di carico per evitare guasti imprevisti e costi di garanzia. Pianifichiamo tutti gli scenari peggiori, quindi non devi preoccuparti di loro.

Tramogge di scarico e trasferimento personalizzate

FluentConveyors offre tramogge di scarico e di transizione per carichi pesanti complete e personalizzate per attrezzature nuove ed esistenti. Le nostre tramogge di scarico (fornite con i file CAD corretti (DXF, DWG, STP, IGES)) soddisfano perfettamente i fori dei bulloni su tutti i produttori di presse orizzontali, tra cui: American Baler, Harris Baler, International Baler, G- Baler, Harmony, Balemaster, Maren, Enterprise, Bollegraf e molti altri!

Il team di Fluent Engineering è anche esperto nel lavorare direttamente con altre apparecchiature OEM: trituratori, nastri trasportatori, gommoni, sistemi di smistamento, mulini a martelli e altro ancora. I produttori chiave includono SSI Shredding, Hustler Conveyors, Vecoplan, Karl Schmidt, Untha e molti altri!

Requisiti e componenti di sicurezza

FluentConveyors si concentra al 100% sulla sicurezza dei clienti per tutte le loro apparecchiature. Questa è una delle parti più importanti del nostro processo. Se il tuo team ha requisiti di sicurezza interni per le apparecchiature esistenti, vogliamo assicurarci di progettare i nostri sistemi in modo che corrispondano o superino tali requisiti.

Non autorizziamo la rimozione di protezioni di sicurezza, interruttori di sicurezza del trasportatore, cavi, controlli ecc. È necessario consultare il proprio rivenditore locale o il nostro ufficio tecnico per regolare qualsiasi cosa riguardante le nostre apparecchiature. Se non seguita, la garanzia decade in quel momento.

Le offerte di sicurezza comprendono: piastre uomo morto, corde e-stop / pull, protezioni protettive, manuali ecc.

Nota: il modello di catena a rulli FluentConveyors è estremamente potente e può causare gravi danni. Tutta la manutenzione deve essere eseguita da un dipendente o un rivenditore addestrato e autorizzato. Prima di eseguire qualsiasi servizio, bloccare / contrassegnare ( "Non azionare") gli ingressi elettrici delle nostre apparecchiature.

Rivedere CEMA o OSHA per rivedere gli attuali requisiti di sicurezza per i nastri trasportatori e le relative apparecchiature.

Caratteristiche principali della serie di nastri trasportatori a rulli fluidi
Poggiapiedi regolabili inclinati

Fornito con tutto il necessario per un'installazione senza interruzioni. FluentConveyors fornisce a ciascun trasportatore supporti in grado di regolare + - 1,75 "sui supporti di cui sopra. Questi sono forniti di serie con bulloni di sollevamento per facilitare il livellamento e l'installazione. Ti offre un'esperienza senza interruzioni.

Poggiapiedi regolabili

Installazione precisa per una base di livello. FluentConveyors. Fornisce ad ogni sezione di fossa i piedini regolabili +/- 1 "con bulloni di sollevamento distribuiti uniformemente per consentire un più facile livellamento e installazione. Quindi puoi muoverti più velocemente.

Supporti per montaggio a forcella

Componenti robusti per affrontare il sollevamento pesante. FluentConveyors fornisce ai nostri nastri trasportatori supporti e ginocchiere che sono montati a forcella con lamiera d'acciaio spessa 3/8 ”e ½”. Queste connessioni sono progettate per essere robuste e semplificare l'installazione. Rendi il tuo lavoro il più semplice possibile.

Oliatori elettrici AC o DC

Semplificare la manutenzione a lungo termine per i sistemi che sopravvivono al resto. FluentConveyors fornisce lubrificatori automatici a solenoide accoppiati con ruote a spazzola in nylon per garantire una distribuzione uniforme e uniforme dell'olio sui rulli e sulla catena. Questo per semplificare la manutenzione e aumentare la durata della macchina fino a 30 volte più a lungo. Prestazioni di alto livello costruite per stare al passo con le altre.

Hardware di grado 8

Hardware di alta qualità di cui ti puoi fidare. FluentConveyors utilizza solo hardware di grado 8 per tutti i collegamenti portanti e meccanici. Questo hardware è temprato e placcato per fornire una soluzione più robusta ed estremamente resistente agli elementi.

Guida di trasporto resistente

Guide portanti per prestazioni senza soluzione di continuità. I trasportatori a catena a rulli FluentConveyors utilizzano binari personalizzati laminati e formati da 25 libbre - 35 libbre per la nostra pista di trasporto.

Alette di sollevamento per installazioni semplici

Ingegneria strategica per manovre e installazione semplificate. FluentConveyors fornisce tutte le apparecchiature con alette di sollevamento in lamiera d'acciaio da ½ ”posizionate strategicamente per semplificare l'installazione e il rigging.

Motore montato sull'albero

Guida fluida garantita. Specifiche FluentConveyors Nord Drive drives and motors per fornire un'unità di azionamento di qualità premium. * Altri produttori di unità di azionamento possono essere forniti su richiesta.

Naso sopra l'angolo

Su misura per massimizzare il rendimento. FluentConveyors progetta ogni macchina in base alle esigenze del cliente. Siamo in grado di fornire inclinazione e naso su angoli da 0 a 45 gradi. Tutti gli angoli del naso hanno un binario di trasporto da 25 libbre a 35 libbre.

Coperchio di coda rimovibile

Accesso facile per manutenzione senza sforzo. Le macchine della serie RC FluentConveyors sono progettate con robusti coperchi rimovibili (10 bulloni) per consentire un facile accesso per la rimozione / sostituzione della cinghia.

Protezione in metallo espanso (fuori terra)

FluentConveyors fornisce trasportatori della serie RC fuori terra con protezioni in metallo espanso sull'orizzontale inferiore per mantenere i tuoi dipendenti al sicuro.

Protezione di sicurezza

Garantire che il tuo team sia al sicuro sul posto di lavoro. FluentConveyors fornisce una protezione di sicurezza in lamiera formata con calibro 10 fino a 8 'sopra lo standard del pavimento. È facoltativo disporre di un trasportatore completamente sorvegliato o utilizzare protezioni in metallo espanso.

Sezioni del telaio per impieghi gravosi

Progettato per ottimizzare la resistenza per anni di sollevamento pesante. FluentConveyors costruisce le macchine della serie RC utilizzando tubi strutturali da parete 3/16 ”in acciaio ASTM A-36 e piastre in acciaio di spessore ¼” con binario da 25 libbre e tasselli posizionati con precisione.

Ingegneria meccanica dettagliata e personalizzata

LINEE GUIDA PER LA PROGETTAZIONE DEI TRASPORTATORI FLUENTI

I nastri trasportatori serie Chain a rulli FluentConveyors sono progettati con software all'avanguardia per essere all'avanguardia. Ti dà un vantaggio sopra il resto. Tutti i macchinari sono validati utilizzando software CAD 3D di alta qualità e fabbricati secondo tolleranze e standard leader del settore. Dopo il completamento di un progetto, il team di ingegneri rilascia all'assicurazione della qualità, consentendo agli ingegneri secondari di convalidare dimensioni critiche, calcoli e producibilità. Dopo le approvazioni di ingegneria iniziali e secondarie, i progetti vengono rilasciati agli acquisti e all'impianto di produzione dall'ingegnere di produzione principale. I nostri esperti approvano solo lavori di altissimo livello per essere sicuri di lavorare solo con il meglio.

LINEE GUIDA PER LA PRODUZIONE DI TRASPORTATORI FLUENTI

I nastri trasportatori FluentConveyors della serie Roller Chain sono realizzati in strutture innovative per farti salire di livello. Con tutte le attrezzature e i processi leader del settore, il team di produzione FluentConveyors ha oltre 100 anni di esperienza combinata con una struttura di oltre 85.000 piedi quadrati. La struttura principale ha una cabina di verniciatura, 40.000 piedi quadrati di assemblaggio dedicato, 6 stazioni di saldatura, apparecchiature di fabbricazione CNC, 10 gru a ponte e altro ancora. I pezzi vengono tagliati / lavorati su macchine con guida CNC e piegati su freni CNC per le migliori tolleranze del settore. Ogni saldatura viene virata e rimisurata per la precisione, quindi completata dallo staff di saldatori certificati. Una volta fabbricato, ogni trasportatore passa attraverso un processo di finitura in 3 fasi che inizia con la sabbiatura e termina con vernice di alta qualità. Assicurati di lavorare con macchinari intelligenti e impeccabili.

PANORAMICA SULLE PROVE DEL TRASPORTATORE

Tutti i nastri trasportatori vengono consegnati pronti per il lavoro. Assemblato e rilasciato in un elenco di controllo dettagliato per la garanzia della qualità per assicurarsi che i macchinari possano raggiungere il suolo. Ciò include convalide chiave come; esame della saldatura, controllo qualità del sottogruppo, 10 ore di tempo di prova, convalida dell'altezza dell'albero di testa, livellamento del telaio, convalida della larghezza del telaio, altezza / lunghezza complessiva, velocità della cinghia, tracciatura della cinghia, allineamento della cinghia e del trasportatore, requisiti elettrici, inclinazione e inclinazione verifica dell'angolo e tutte le altre principali specifiche. Assicurarsi che i macchinari siano predisposti per un successo a lungo termine.

PANORAMICA DI SPEDIZIONE

Spediamo il modo più intelligente possibile, per semplificare il tuo lavoro. Trasportatori fluidi Le spedizioni dei prodotti sono attentamente pianificate nel software CAD per essere caricate in modo organizzato, salvaspazio e sicuro, garantendo che tutti i prodotti arrivino sul posto come quando hanno lasciato la nostra struttura. Gli articoli sfusi sono imballati e contrassegnati, le parti e i componenti assemblati vengono serrati per resistere ai rigori del trasporto e della spedizione. Siamo qui per assicurarci che ogni fase del processo sia perfetta.

Specifiche del prodotto del trasportatore a catena a rulli e opzioni aggiuntive
Opzioni di layout del trasportatore
  • In Pit (nuovo o vecchio)
  • Fuori terra
  • Naso sopra (piatto, inclinato verso il basso)
  • Trasferimento
  • Inversione
Telaio del trasportatore
  • Acciaio ASTM A-36
  • Spessore quadrato 3/16 "e tubo rettangolare
  • Binario da 25 libbre su binario di trasporto
  • Lamiera sagomata 1/4 "
  • Copri coda rimovibile standard
  • 10 piatti del tassello del calibro
  • Profondità di carico da 12 "a 60"
  • Oliatore automatico con gocciolamento elettrico AC o DC con spazzola
Supporti orizzontali e inclinati
  • Acciaio ASTM A-36
  • Supporti scatolati da 6 "quadrati da 1/4"
  • Supporti e supporti per ginocchiera per facilitare l'installazione e l'allineamento
  • + - 1.75 "Supporti inclinati regolabili
  • + -1 "Supporti per sezioni di fossa regolabili
Tramoggia di carico opzionale
  • Tramogge di carico personalizzate disponibili
  • Calibro formato ASTM A-36 10 - acciaio spesso 1⁄4 ".
  • Realizzato per caricamento su skid steer, ribaltabile carrello, push on, caricamento manuale
Tramogge di scarico opzionali
  • Tramogge di scarico personalizzate disponibili.
  • Formato 10 acciaio GA
  • Telaio in ferro ad angolo
  • Adattamento personalizzato per specifiche (disegni CAD richiesti)
Oliatori elettrici automatici
  • Da utilizzare con tutti i modelli di cinghie per catene a rulli (combinazione di gomma, acciaio incernierato, vaschetta per grembiule e vaschetta Z)
  • Lubrificatore automatico a singola alimentazione con 1/2 "NPT
  • Serbatoio acrilico da 1 gallone con piastre terminali in polipropilene leggero e resistente
  • Requisiti elettrici 120 Volt a 60 Hz
  • Spazzola con gambo 3 "Diametro x 1" Nylon Roto largo
  • Le raccomandazioni sull'olio si basano su condizioni ambientali

Piastre HD
  • Piastre di fossa spesse da 3/8 "o 1⁄2"
  • Ali opzionali per piastre da fossa
  • Piastre per fossa rimovibili opzionali con supporto per catena e chiave / chiave
  • Opzioni personalizzate per requisiti del cliente
Protezione di sicurezza
  • Protezione laterale e protezione inferiore fino al grado superiore di 8 '
  • La protezione completa del trasportatore è disponibile
  • L'opzione fuori terra include una protezione orizzontale inferiore completa
Alette di sollevamento
  • 1⁄2 "piatto spesso (saldato)
  • Dia 2-1⁄2 " Occhielli per scarico / caricamento / installazione facili
Opzioni della cinghia della catena a rulli HD
  • Disponibili larghezze da 48 "a 96" (Opzioni aggiuntive fino a 120 "di larghezza)
  • Catene a passo da 4 ", 6", 9 "disponibili (12" disponibili su cinture selezionate)
  • Disponibili rulli da 3 ", 4" e 5 "
  • Disponibile traino da 9.000 libbre a 25.000 libbre
  • Cinghie combinate in gomma con 2 strati 220 e 3 strati 330 (84 "larghezza massima larghezza standard)
  • Cinghie in acciaio incernierate Spessore vaschetta 3/16 "e 1⁄4"
  • Spessore cinghie per grembiule 3/16 ", 1⁄4", 3/8 ", 1⁄2" Spessore pan
  • Cinghie trapezoidali a Z 3/16 ", 1⁄4", 3/8 ", 1⁄2" Spessore pan
Motore / variatore
  • 5,0 HP - 25 HP unità montate su albero
  • * Std. Motori ad alta efficienza
  • * Opzionale Altissima efficienza / Lavaggio / Resistente alla corrosione
  • * 230-460 V 60Hz
  • * 575 V 60 Hz, 208 V 60 Hz, 400 V 50 Hz, 115-230 V 60 Hz (1 fase) (10245, motore immagine)
  • Protezione sigillata opzionale per la protezione dagli ambienti esterni
Equipaggiamento di sicurezza
  • Arresti di emergenza standard

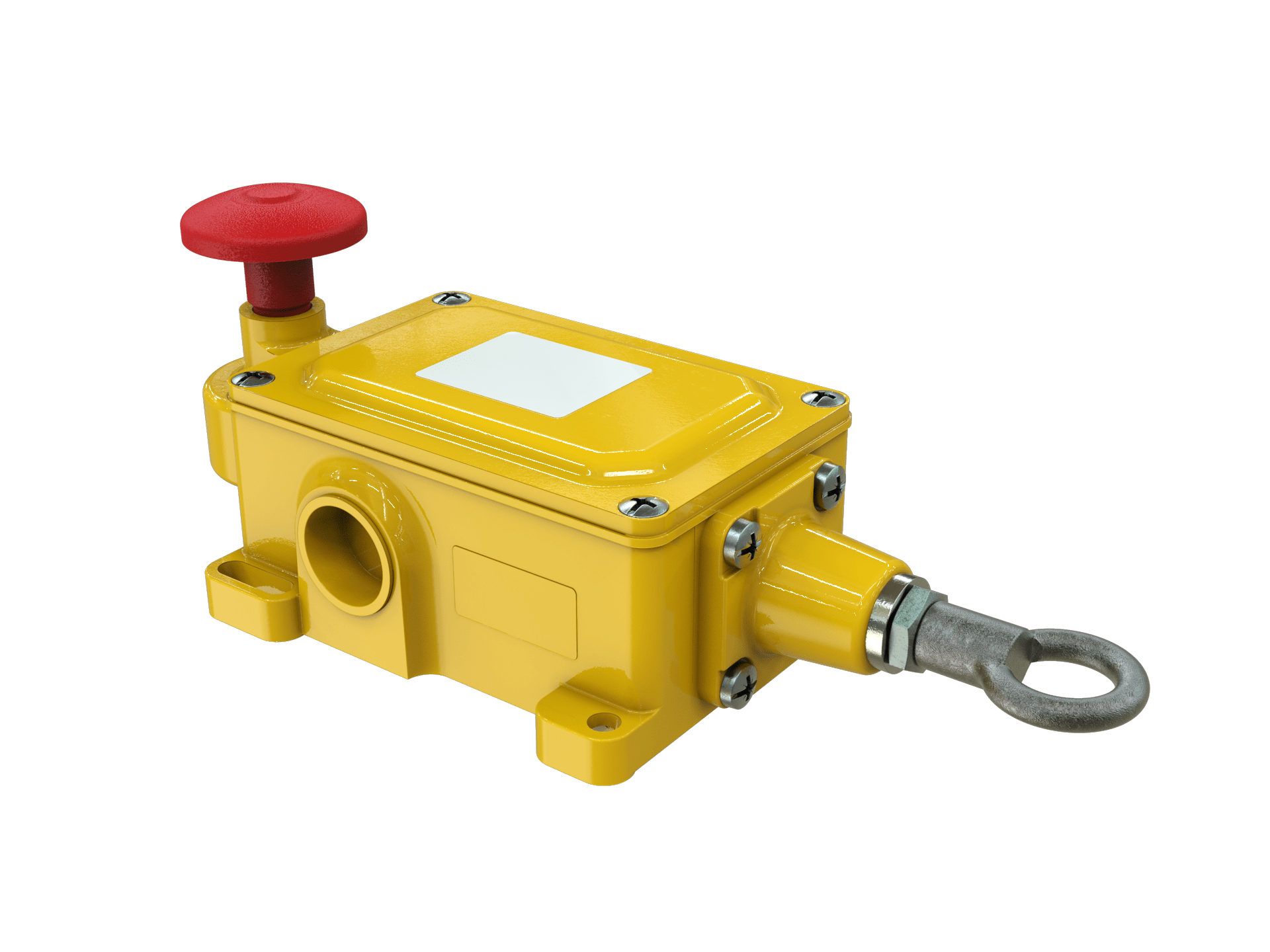

  • E-Stop Pull Cords
  • Piatto uomo morto
  • Safety Halo
  • Sistema di sicurezza personale
  • Sovraccarico del motore
  • Guardie di sicurezza standard
  • Elettronica per esterni (NEMA 4)
Opzioni di controllo
  • Integrato ai controlli della pressa
  • VFD opzionale (variatori di frequenza)
  • Pannello di controllo personalizzato opzionale
  • Controlli IOS / Android remoti
  • Freno motore opzionale con trasportatore di retromarcia
  • Lavoreremo con qualsiasi OEM per soddisfare i requisiti di integrazione
Opzioni varie
  • Parete di spinta laterale posteriore
  • Spingendo le rampe
  • Decking orizzontale inferiore solido
  • Strutture Mezzanine
  • Passerelle di manutenzione
  • Protezione orizzontale inferiore
  • Flange del sistema di rimozione della polvere completamente chiuse
  • Guardie ferroviarie
  • Tramoggia di alimentazione
  • Guida a velocità variabile
  • Occhi fotografici
  • Spazzola / tergicristallo
  • Profondità di carico personalizzata
Opzioni di disegno
  • Grigio fluido canna di fucile standard
  • Harris Baler Blue
  • American Baler Blue (RAL 5010)
  • SSI nero
  • International Baler Blue (RAL 5010)
  • Corrispondenza di colore con RAL disponibile su richiesta
Applicazioni materiali

3-7 Plastica, alluminio, bagassa, rifiuti organici, materiali sfusi, C&D, cartoncino, carbone, calcestruzzo, rifiuti elettronici, ferroso, schiuma, fonderia, vetro, fieno, HDPE, minerale di ferro, LDPE, rifiuti medici, Carta mista, RSU, Non ferrosi, Cartone (OCC), Vecchio giornale (ONP), Altro, Cartone, PET, Gomma, Rifugio, Scarto tranciato, Singolo flusso, Pietra, Stover, Tessili, Pneumatici, Carta velina, Prodotti in legno

Nastri trasportatori a catena di ricambio e parti per trasportatori

Oltre a produrre sistemi di trasporto su misura, forniamo anche nastri e parti di ricambio personalizzati per garantire che nessun cliente veda la sua catena di montaggio rimanere offline per un lungo periodo di tempo. Dai motori di ricambio ai pignoni, tutto è coperto se un cliente incontra un elemento difettoso del suo sistema di trasporto.

Purtroppo, a un certo punto è inevitabile che i tuoi clienti incontrino qualche tipo di problema con il loro sistema di trasporto. Anche con le migliori attrezzature di FluentConveyors, i nastri trasportatori subiranno l'usura a causa della loro natura esigente. Tuttavia, essere in grado di offrire una soluzione in qualsiasi momento sarà apprezzato dai vostri clienti.

Scopri come possiamo aiutarti a migliorare le tue operazioni di trasporto

Sei pronto a programmare un po 'di tempo con il team FluentConveyors? Grande!

Il nostro processo è in genere molto snello e dettagliato! Preferiamo non perdere tempo ai nostri clienti ! Il tempo di progettazione e le revisioni richiedono molto tempo sia per i clienti che per il nostro team di progettazione.

Vi preghiamo di contattarci se le specifiche del trasportatore a catena a rulli corrispondono a ciò di cui avete bisogno e vi sentite a vostro agio con:

  • Il prezzo può variare da $ 40.000 a $ 300.000 + per trasportatore
  • Termine d'esecuzione di 10 - 12 settimane (da acconti e disegni di approvazione firmati)
  • Pagamento anticipato sui tempi di progettazione se il progetto è complesso
  • 50% di acconto, 40% 2 settimane prima della spedizione, 10% netto 30 al momento dell'installazione
Domande frequenti
  • Cosa rende questa cinghia a catena per carichi pesanti?

    FluentConveyors progetta queste macchine appositamente per gli ambienti più difficili e violenti. Comprendiamo che il mondo reale non è pulito e non è sempre pratico caricare materiali pesanti con scarso impatto. FluentConveyors costruisce i trasportatori e le cinghie della serie Roller Chain in acciaio strutturale a pareti spesse e piastre in acciaio sagomato. Il nostro ufficio tecnico esamina tutti i carichi critici e le zone di impatto per ogni applicazione per garantire che le forze dirette verso le zone di carico e la trazione della catena della cinghia abbiano un fattore di sicurezza di 1,3 sopra i requisiti dell'applicazione.

    Sfruttiamo binari da 25 libbre, piastra in acciaio di spessore ¼ "e 3/16" in tutto il design del nucleo con tasselli posizionati strategicamente, traverse e guide di impatto per resistere a vibrazioni e forze di impatto.

  • Questo modello di trasportatore può essere configurato con diverse opzioni di nastro?

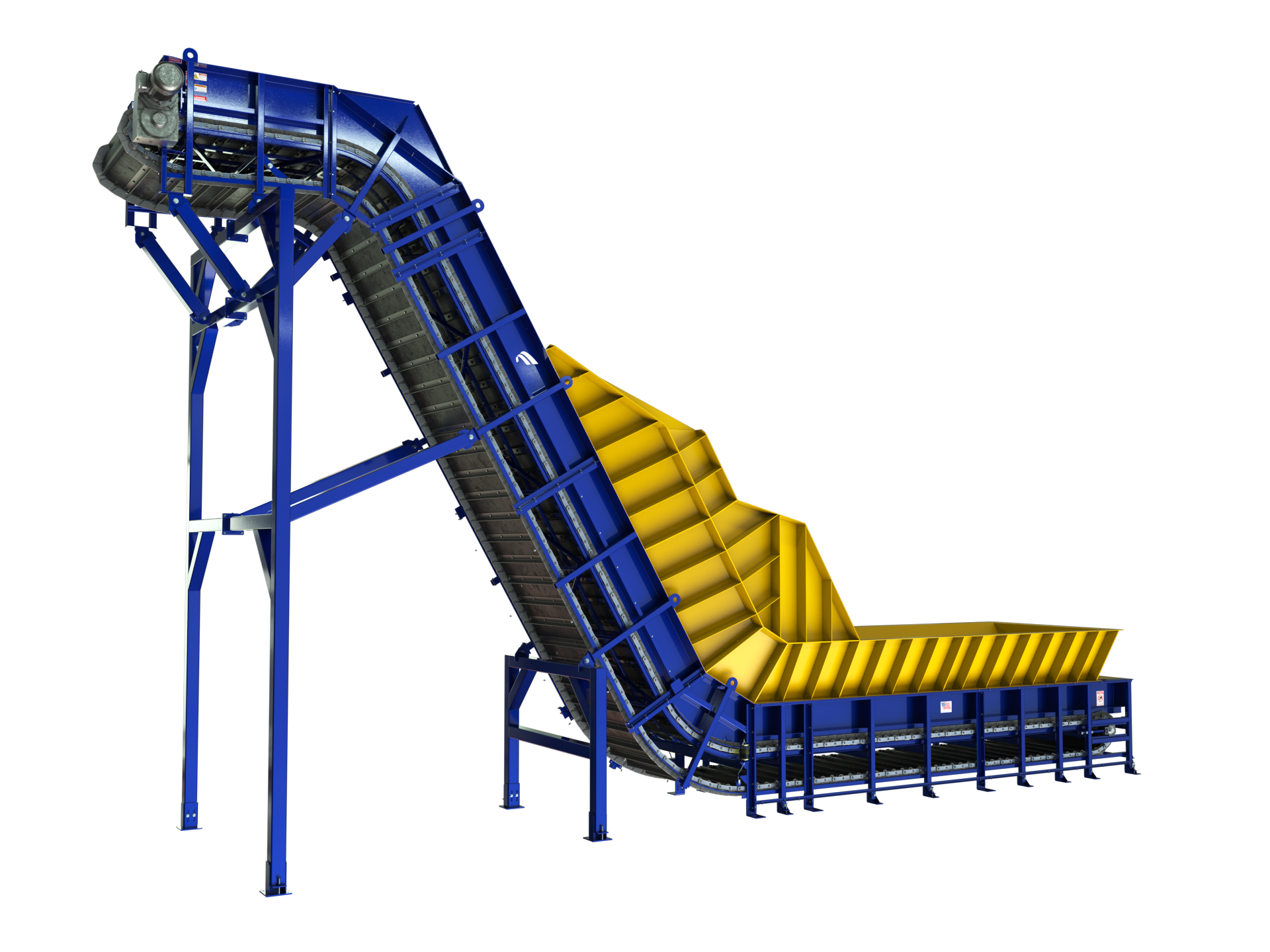

    La serie di trasportatori a catena a rulli è un trasportatore su ordinazione. Siamo in grado di sfruttare i progetti esistenti per aiutare a ridurre i tempi di consegna per la tua applicazione, ma se hai vincoli di spazio o un pozzo esistente, possiamo personalizzare il design per adattarlo perfettamente alla tua struttura.

    Sul lato pre-vendita riceviamo tutti i dati e le informazioni su ogni applicazione per dimensionare correttamente catena, ruote dentate, boccole, perni, rulli, teglie per cinghie (gomma, acciaio incernierato, teglia per grembiule o teglia per z) ecc. Oltre a realizzare assicurarsi che la superficie della cinghia della catena a rulli abbia la resistenza e la capacità di carico corrette per superare i requisiti dell'applicazione.

  • Quale tipo di motore / unità di azionamento viene utilizzato per questo modello?

    Specifiche fluide per riduttori ad assi paralleli e motori integrati IP55 (montaggio diretto). Questi sono standard con 230 / 460V a 60Hz. Fluent può cambiarlo per soddisfare i requisiti specifici che si tratti di ingranaggi conici elicoidali, un certo produttore per continuità o un diverso input di potenza.

  • Che cos'è un sistema di trasporto a rulli?

    I sistemi di trasporto a rulli possono essere alimentati da un motore e un sistema di azionamento o tramite gravità. Questi nastri trasportatori sono costituiti da una serie di rulli che sono strettamente distanziati tra loro per distribuire il carico.

    I trasportatori a rulli a gravità possono essere livellati o diminuiti. I trasportatori a rulli a gravità di livello vengono utilizzati per l'accumulo e il prodotto può essere spinto a mano. I nastri trasportatori rifiutati usano la gravità per spostare il prodotto trasportato lungo il pendio. Queste possono essere soluzioni molto convenienti per lo spostamento di scatole e pallet in una struttura di distribuzione.

    I trasportatori a rulli motorizzati utilizzano una serie di nastri o cinghie o ingranaggi e catene per girare alcuni o tutti i rulli. Questi sono chiamati rulli live. Questi trasportatori possono avere segmenti diversi che sono alimentati separatamente l'uno dall'altro consentendo l'accumulo e il flusso alimentato. Questo tipo di trasportatore è estremamente flessibile nella sua progettazione e capacità. I trasportatori a rulli motorizzati si trovano comunemente in luoghi in cui vi sono esigenze complesse per il movimento dei materiali trasportati.

  • Quando si sostituisce una catena di trasmissione in un nastro trasportatore?

    Analogamente alla tua auto, i sistemi di azionamento del trasportatore richiedono una manutenzione e una manutenzione regolari per funzionare senza intoppi per lungo tempo.

    Uno degli indicatori principali di una catena usurata è l'allungamento dell'usura. Se la catena si è allungata di oltre il 3% rispetto alla lunghezza originale del passo, è necessario sostituire la catena. Questa lunghezza può essere determinata misurando da un perno della catena a quello successivo in una parte tesa della catena (un segmento lento della catena non fornirà misurazioni accurate). L'uso di più tonalità aumenterà la precisione della misurazione. Cerca il passo standard ANSI per la tua catena (può essere stampato sulle barre laterali) e confronta. Le scale di usura della catena sono estremamente utili per questa misurazione.

    Un segno rivelatore che una catena è usurata e allungata è che la catena andrà in alto (o vicino alla punta dei denti del pignone) sui pignoni più grandi del sistema. Se vedi questo, sostituisci immediatamente la catena.

    Se la catena è visibilmente danneggiata, piegata o arrugginita, si consiglia di sostituirla immediatamente.
